Synthetische Steuerzeichen (Teil 2)

Benutzen Sie die synthetischen Steuerzeichen, um Ihre Druckerlistings übersichtlicher zu machen. Es gibt interessante Möglichkeiten.

Nachdem ich in der Ausgabe 5/84 des 64’er-Magazins die Erzeugung synthetischer Steuerzeichen und ihre Wirkung bei Bildschirmbetrieb dargestellt habe, soll jetzt von neuen Möglichkeiten für Druckeranwender die Rede sein. Dabei beziehe ich mich auf den Drucker VC 1515, mit dem die Steuerzeichen ausgetestet wurden. Es ist nicht auszuschließen, daß der eine oder andere Druckertyp unterschiedlich reagieren wird. Die wichtigsten Steuerfunktionen dürften jedoch auf allen Geräten die gleichen Reaktionen hervorrufen.

Bevor es nun zur Sache geht, sei mir — vor allem für neu hinzugekommene Leser — ein kurzer Abriß des vorangegangenen Artikels erlaubt:

Zur Cursor-Steuerung, für RVS ON/OFF oder zum Beispiel für Farbumschaltungen stehen dem VC 20- beziehungsweise C 64-Anwender zwei Möglichkeiten zur Verfügung. Erstens kann die CHR$-Funktion genutzt werden (Beispiel ?CHR$(19) bewirkt HOME) und zweitens erlauben reverse Steuerzeichen eine direkte und kurze Eingabe der Steuerbefehle (Beispiel: das reverse S veranlaßt ebenfalls HOME). Nun existieren jedoch einige CHR$-Codes, für die äquivalente Steuerzeichen nicht über zugehörige Tasten abgerufen werden können. So schaltet CHR$(14) beispielsweise auf Kleinbuchstaben um. Mit Hilfe der ASC-Funktion zeigt sich, daß das reverse N den CHR$-Code 14 trägt. Damit kann dieses Zeichen ebenfalls zur Steuerung herangezogen werden. Da außer den konventionellen Steuerzeichen keinerlei reverse Symbole in Strings vorkommen können, muß das reverse N quasi künstlich erzeugt werden (daher der Name »Synthetische Steuerzeichen«). Aber das ist kein Problem! Wir haben bereits ein Eingabeverfahren kennengelernt, das ich aber jetzt nicht wiederholen möchte. Statt dessen möchte ich Ihnen ein anderes Verfahren zeigen, das vielleicht ein wenig übersichtlicher ist, als das im vorigen Heft beschriebene.

Geben Sie die Programmzeile, die ein im String stehendes Steuerzeichen erhalten soll, wie gewohnt ein. Reservieren Sie dabei jedoch mittels Space die Stelle im Textstring, wo später das synthetische Steuerzeichen stehen wird. Schließen Sie die Eingabe der Zeile mit Betätigung der Return-Taste ab. Nun können sie ohne Schwierigkeiten den Cursor auf die bewußte Stelle bewegen, durch gleichzeitiges Drücken von CTRL und RVS ON in den Revers-Mode schalten (es erscheint kein reverses R!) und schließlich den freigehaltenen Platz mit dem entsprechenden Reversezeichen belegen (in unserem Beispiel also mit dem reversen N). Die so ergänzte Programmzeile wird jetzt durch erneutes Drücken der Return-Taste verlassen. Fertig. Auf diese Weise lassen sich sowohl die altbekannten als auch die neuen Steuerzeichen leicht erzeugen und entsprechend ins Programm einfügen. In den weiteren Ausführungen werde ich die synthetischen Steuerzeichen vereinfachend in geschweiften Klammern darstellen (zum Beispiel reverses N = {N}).

Die Drucker-»Synthies«

Nun zum eigentlichen Thema: Ich könnte fast wetten, daß einige Druckerbesitzer unter unseren Lesern inzwischen beim Experimentieren mit synthetischen Steuerzeichen nicht schlecht gestaunt haben. Denn auch hier eröffnen sich neue Möglichkeiten, an die bislang nicht zu denken war. So sind zwar keine spektakulären Effekte in laufenden Programmen zu erzielen, dafür jedoch hat man erstmals die Möglichkeit, Druckerlistings zu manipulieren. Zuvor möchte ich Ihnen jedoch eine Liste der Steuerzeichen geben. Es ist zu beachten, daß die mit *) gekennzeichneten Steuerzeichen nicht zu den synthetischen zählen, da sich diese direkt über Tasten eingeben lassen. Sie wurden nur der Vollständigkeit halber mit in die Tabelle aufgenommen.

Nun zu den Erläuterungen derjenigen Zeichen, die sinnvolle Anwendungen erlauben.

Grafik im Listing

Das reverse H gestattet die Umschaltung des Druckers in den Grafik-Modus. Alle nachfolgenden Zeichen im String werden — sofern ihr jeweiliger CHR$-Code größer als 127 ist — als Grafikinformationen interpretiert. In diesem Modus bleibt der Drucker so lange, bis er mit {N} oder {0} auf Schriftbetrieb zurückgeschaltet wird. Betrachten Sie bitte das Beispiel 1.

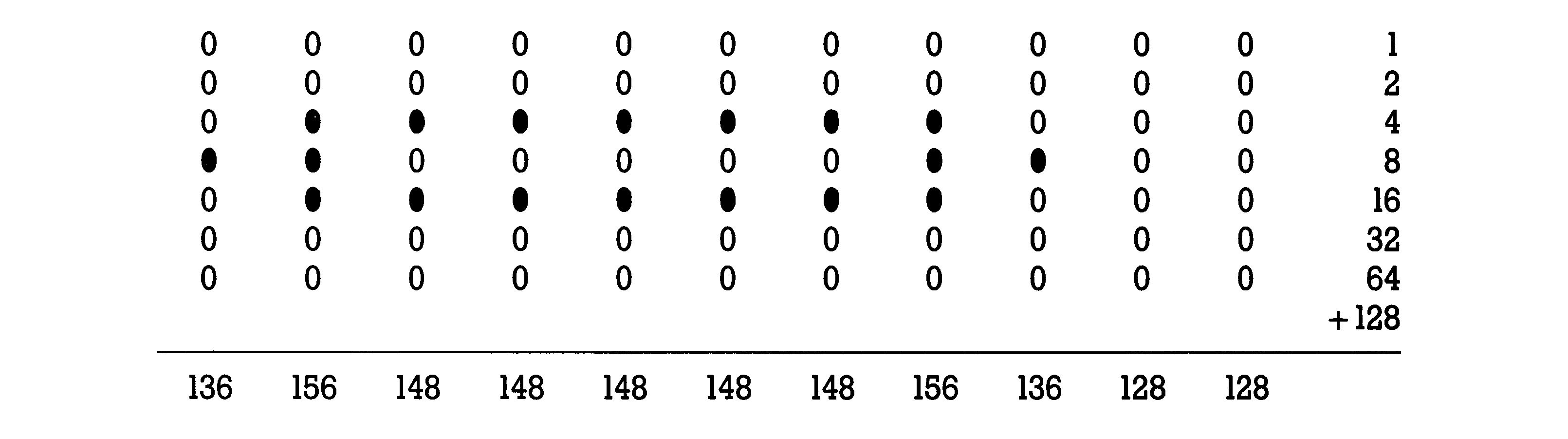

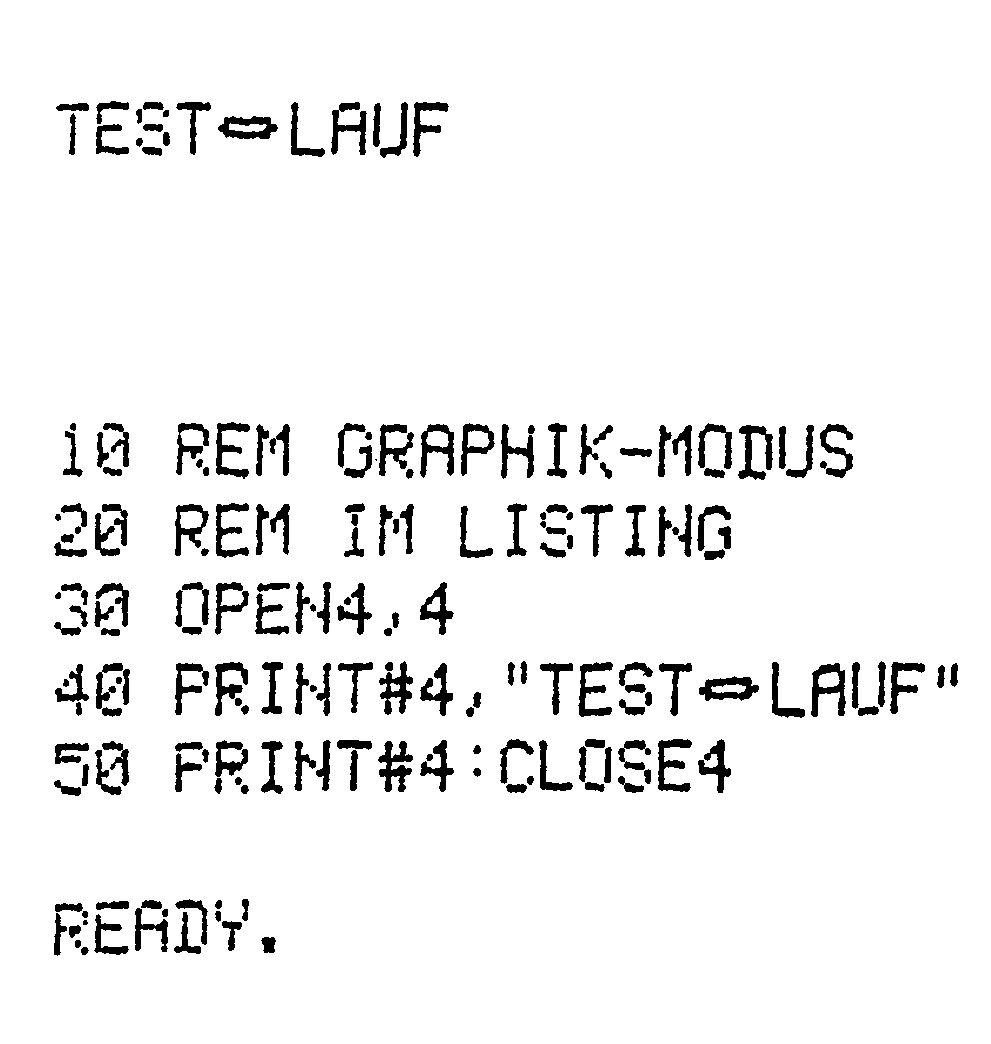

Zwischen »TEST« und »LAUF« befindet sich ein selbstdefiniertes Grafikzeichen, das sowohl im Programmlauf als auch im Listing ausgegeben wird. Auch wenn Sie es zunächst nicht glauben — Sie sehen ein Original-Listing und nicht etwa gePRINTete Textzeilen. Ich will Ihnen den Trick verraten. In einer Vergrößerung sieht das Grafiksymbol aus wie im Bild 1 gezeigt.

Die Umrechnung des dualen Bitmusters in Dezimalzahlen liefert diejenigen CHR$-Codes, durch die das Zeichen spaltenweise beim Drucken entsteht. Man muß also nur wiederum synthetische Zeichen finden, die die gesuchten CHR$-Codes tragen. Bei diesem Beispiel ergibt sich:

Mit dieser Folge von reversen Zeichen erzielen Sie also den Ausdruck, der im Beispiel 1 abgebildet ist.

Folgt dem {H} keine Grafikinformation, das heißt ist der CHR$-Code kleiner als 128, so kommt es zum Abbruch des Listings. Diese Tatsache kann man sich bewußt zunutze machen, wenn man ohne größeren Programmieraufwand einen Drucker-Listschutz in sein Programm einbauen will. Der Bildschirmbetrieb leidet darunter nicht, da {H} dort nur eine Verriegelung der Umschaltung zwischen Groß- und Kleinschrift bewirkt.

Zeitenvorschub

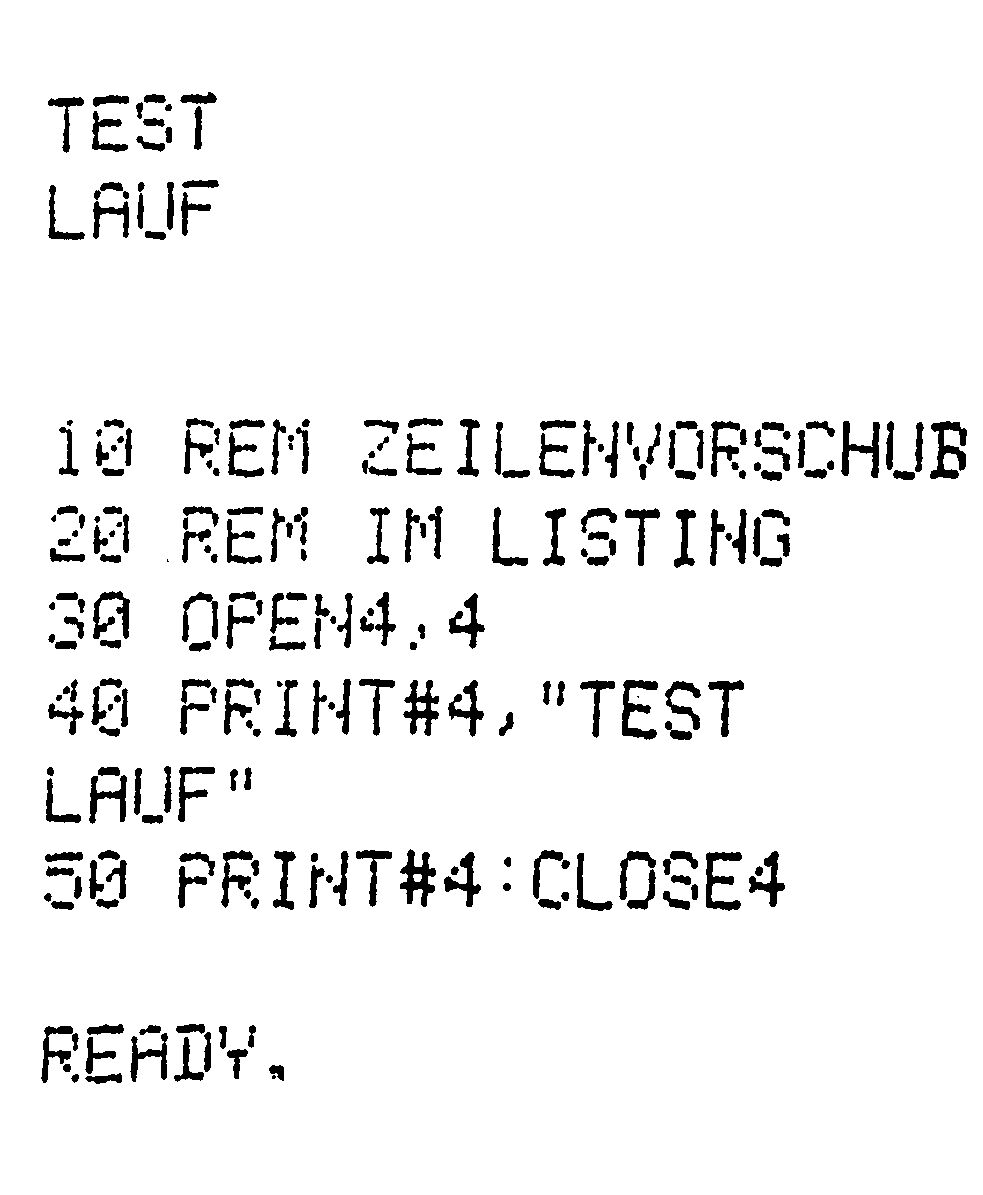

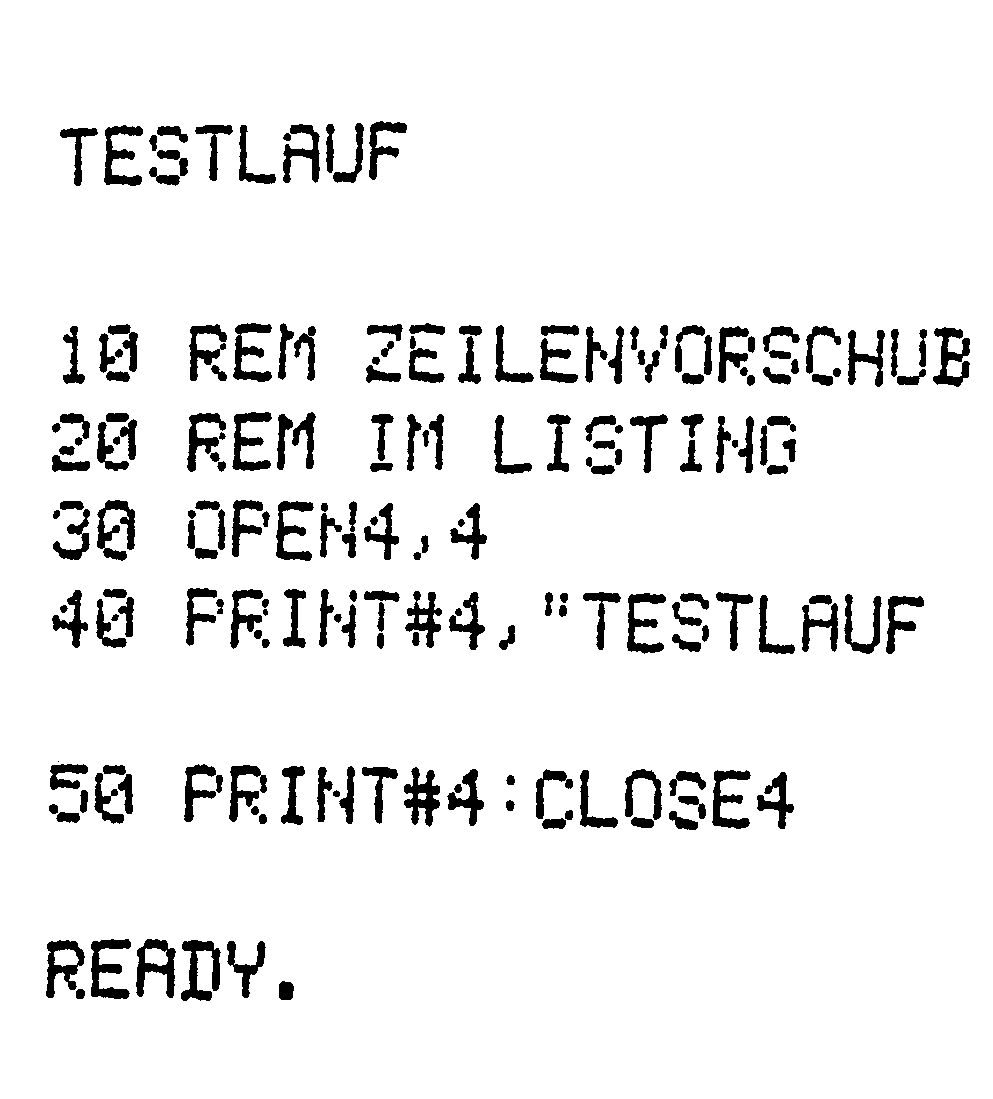

Die Beispiele 2.1 und 2.2 zeigen daß {J} einen Zeilenvorschub mit Rückwagenlauf verursacht. In 2.1 befindet sich das reverse J zwischen »TEST« und »LAUF«, bei 2.2 am Schluß des Strings. Da man das zweite Anführungszeichen eines Strings weglassen kann, sofern keine weiteren Basic-Befehle mehr in dieser Zeile folgen sollen, ergibt sich so die Möglichkeit, echte Leerzeilen mit {J} im Listing zu erzeugen

Breitschrift – Schmalschrift

Während {N} beim Bildschirmbetrieb auf Kleinbuchstaben umschaltet, zeigt der Drucker eine andere Wirkung. Er wird veranlaßt, alle nachfolgenden Zeichen in doppelt breiter Schrift auszugeben. Es ist also bei der Anwendung von {N} Vorsicht geboten, da ein für den Bildschirm konzipiertes Programm beim Druckerlisting unerwünschte Steuerungen zur Folge haben kann. In diesen Fällen sollte man {N} wieder durch den konventionellen Befehl CHR$ ersetzen.

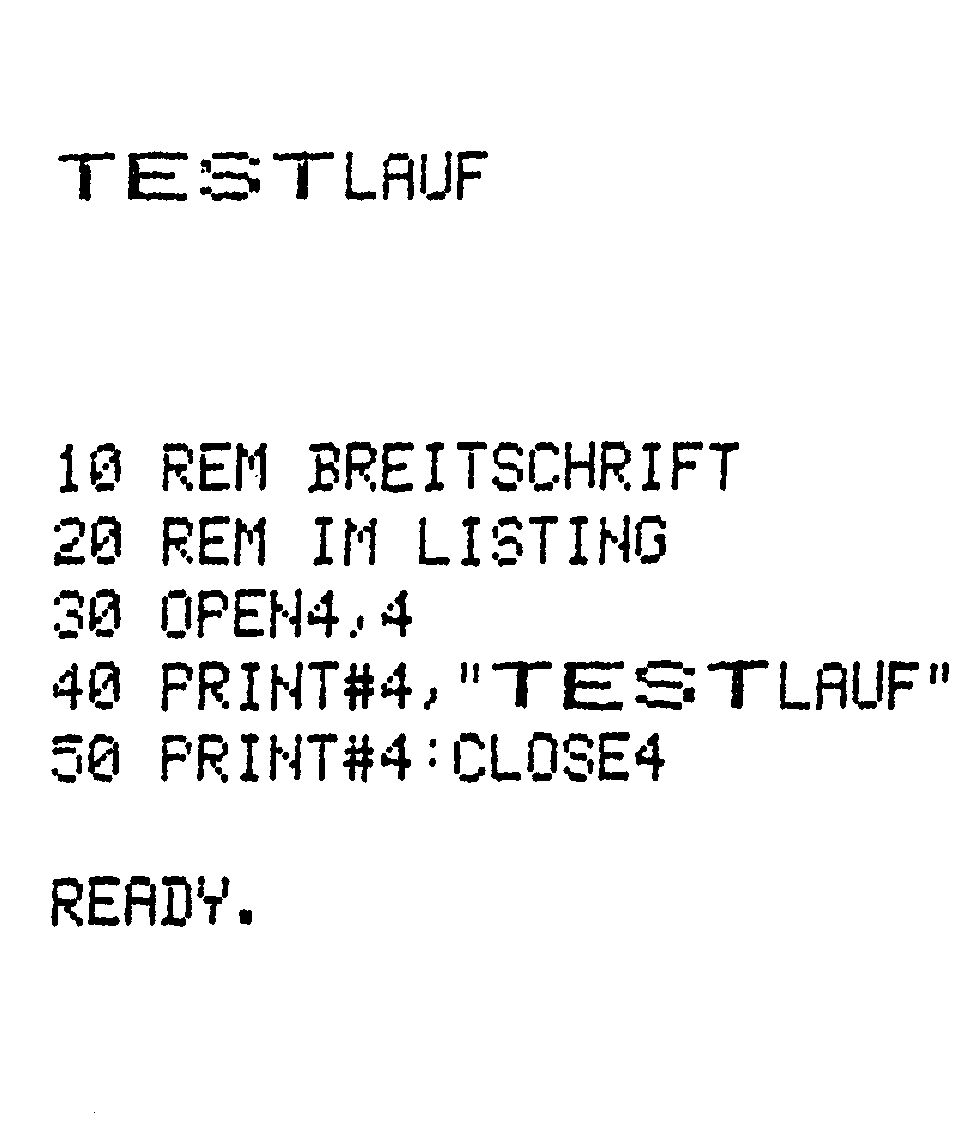

Wollen Sie jedoch die Breitschrift zur übersichtlichen Gestaltung eines Listings nutzen, so können Sie ruhig das {N} hier und da im Programm verstecken. Es bleibt demjenigen, der das Programm lesen soll, sowieso verborgen. Wenn nur eine Hervorhebung einzelner Worte, Befehle oder Zeilen gewünscht wird, muß die Breitschriftphase entsprechend mit {O} beendet werden. Im Beispiel 3 sehen Sie dieses Vorhaben realisiert. Hier bewirkt das {N} vor dem Wort »Test« die Umschaltung auf Breitschrift, während ein {O} vor »Lauf« diesen Modus beendet.

Druckstartposition

Die Druckstartpositionierung — vergleichbar mit TAB — wird normalerweise mit CHR$(16) und nachgestellter Startadresse vorgenommen. Also etwa:
PRINT#4,CHR$(16) "10TEST’

Diese Zeile druckt beginnend in Spalte 10 nur das Wort »TEST« aus. Die im String vorangestellte Zahl dient dabei als Startadresse. Das kürzere Äquivalent sieht nun wie folgt aus:
PRINT #4,"{P}10 TEST”

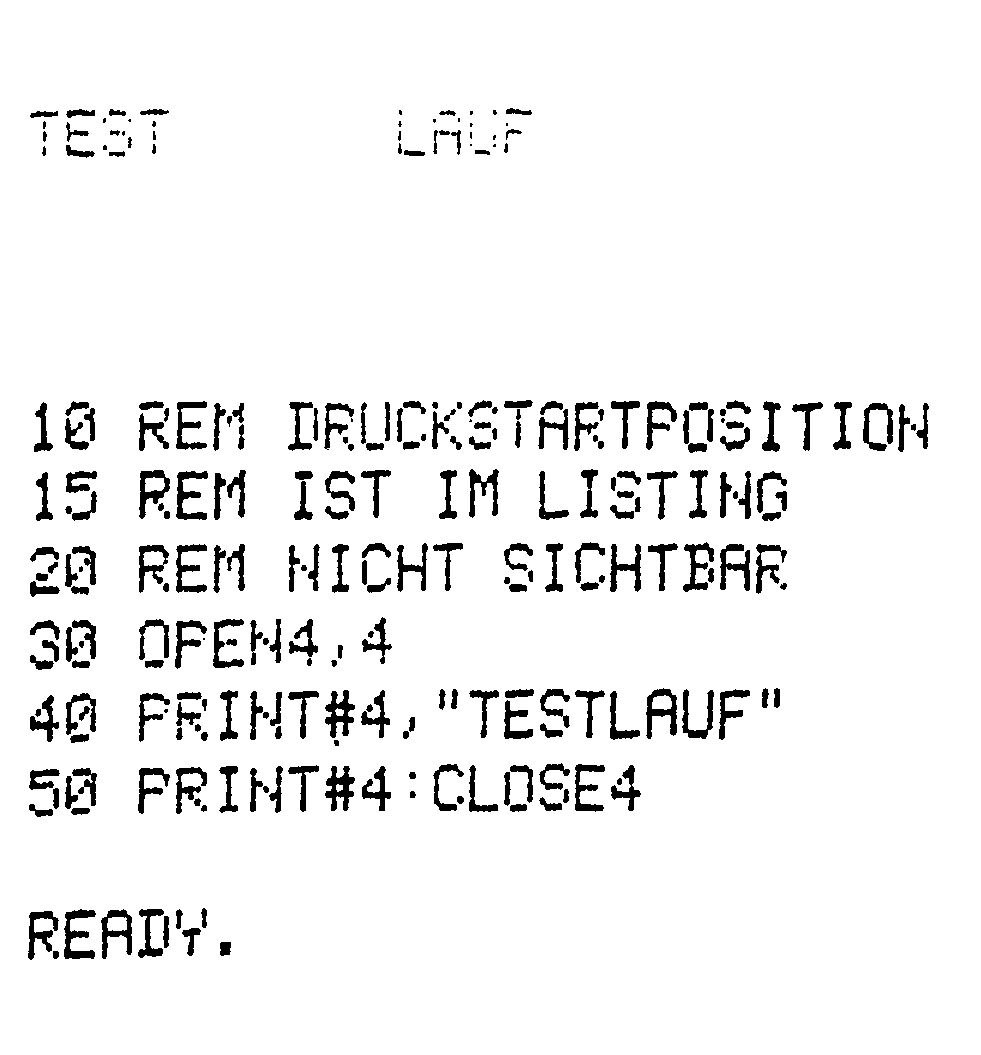

Doch Vorsicht! Obwohl diese Anweisung während des Programmlaufs korrekt ausgeführt wird, verschluckt sie der Drucker im Listing vollständig. Das 4. Beispiel zeigt, daß von {P}10 zwischen »TEST« und »LAUF« nicht mehr zu bemerken ist.

Damit verbietet sich die Anwendung des synthetischen {P} bei Programmen, die zum Beispiel zur Veröffentlichung vom Drucker dokumentiert werden sollen.

Für die Zeichen {Z}Zeichenwiederholung und }[} (Punktadresse für Druckerstart) haben sich bislang noch keine sinnvollen Einsatzmöglichkeiten ergeben. Sie sollen daher jetzt nicht weiter diskutiert werden. Auch auf die Beschreibung von {Q}, {R}, {SHIFT Q} und {SHIFT R} möchte ich verzichten, da sie keine synthetischen Zeichen sind und sich damit «ganz normal« verhalten.

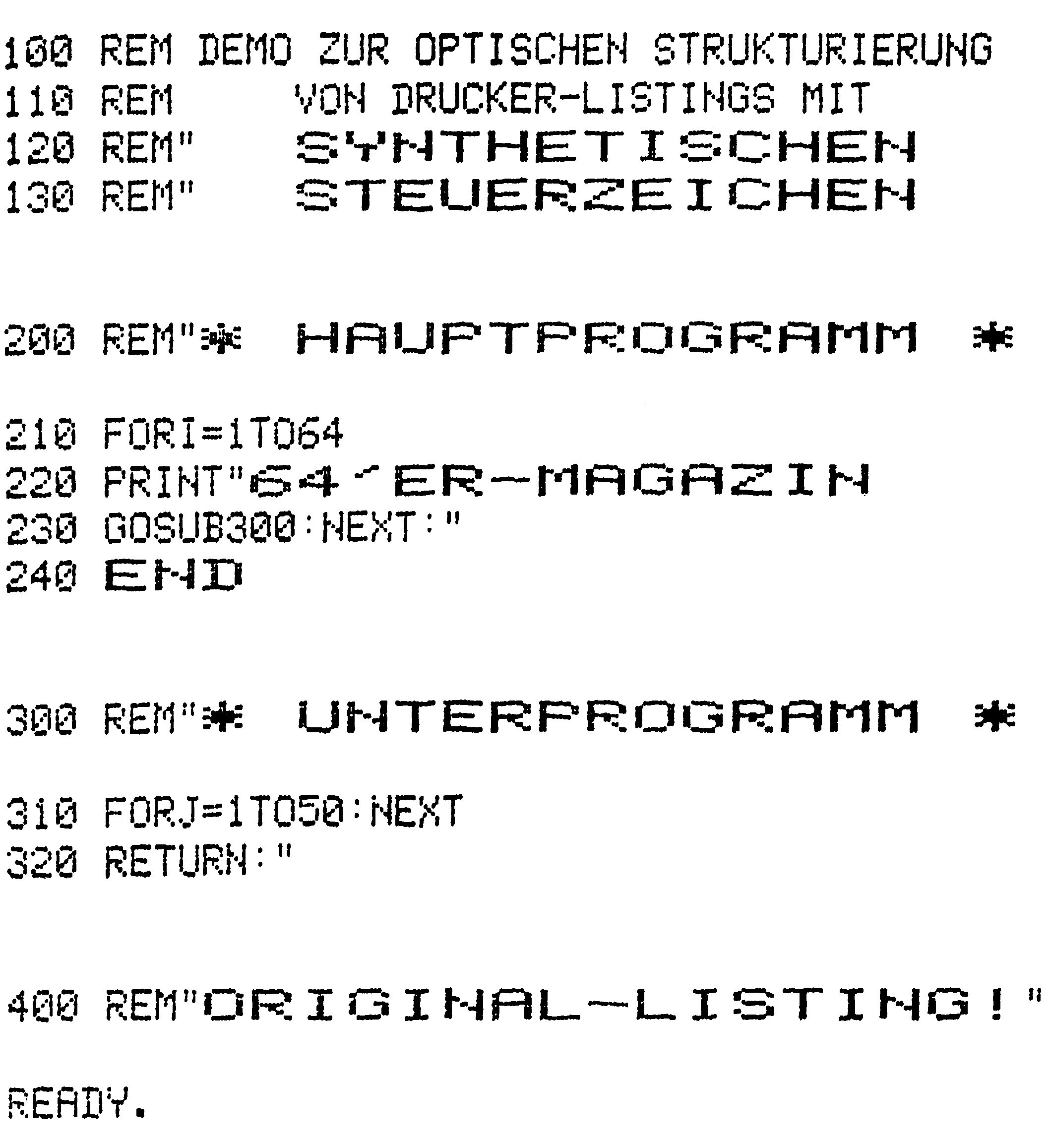

Ich persönlich benutze die synthetischen Steuerzeichen gern zur Gestaltung von Listings. Wie so etwas aussehen kann, habe ich Ihnen im abschließenden Beispiel 5 zusammengestellt.

Vielleicht versuchen Sie einmal, die versteckten und unsichtbaren Steuerzeichen herauszufinden.
