Basic-Zeilen genau betrachtet

Wenn Sie eine Basic-Zeile eingeben und anschließend RETURN drücken, legt der Interpreter die Zeile im Speicher ab. Will man Basic-Zeilen durch ein Maschinenprogramm erzeugen oder in einem Basic-Programm nach bestimmten Befehlen suchen, muß man wissen, wie und wo Basic-Zeilen gespeichert sind.

In den Speicherzellen 43/44 steht die Anfangsadresse des Basic-Speichers. Die Adresse, bei der Basic beginnt, erfahren Sie durch die Abfrage PRINT PEEK(43) + 256 * PEEK(44). Sie erhalten den Wert 2049. Das ist die Adresse, ab der die erste Basic-Zeile vom Interpreter gespeichert wird. Wie Basic-Zeilen im Speicher vorliegen, soll am folgenden Beispielprogramm erläutert werden. 10 Print “PROBE” 300 REM C-64 1200 A$ = “A = A” 50000 END

Bild 1 und 2 zeigen, wie der Interpreter diese vier Basic-Zeilen ab der Adresse 2049 speichert. Die Werte in Klammern sind die Startadressen der einzelnen Basic-Zeilen und dienen nur dem besseren Überblick. Alle Werte sind dezimal und hexadezimal angegeben.

	Linkpointer		Zeilennummer		Basic-Text
(0801)	0F	08	0A	00	99	20	22	50	52	4F	42	45	22	00
(2049)	15	8	10	0	153	32	34	80	82	79	66	69	34	0
					Print		"	P	R	O	B	E	"
(080F)	1C	08	2C	01	8F	20	43	20	2D	20	36	34	00
(2063)	28	8	44	1	143	32	67	32	45	32	54	52	0
					REM		C		—		6	4
(081C)	29	08	B0	04	41	24	B2	22	41	3D	41	22	00
(2076)	41	8	176	4	65	36	178	34	65	61	65	34	0
					A	$	=	"	A	=	A	"
(0829)	2F	08	50	C3	80	00
(2089)	47	8	80	195	128	0
					END
(082F)
(2095)	0	0

Bild 1. So legt der Interpreter Basic-Zeilen im Speicher ab.

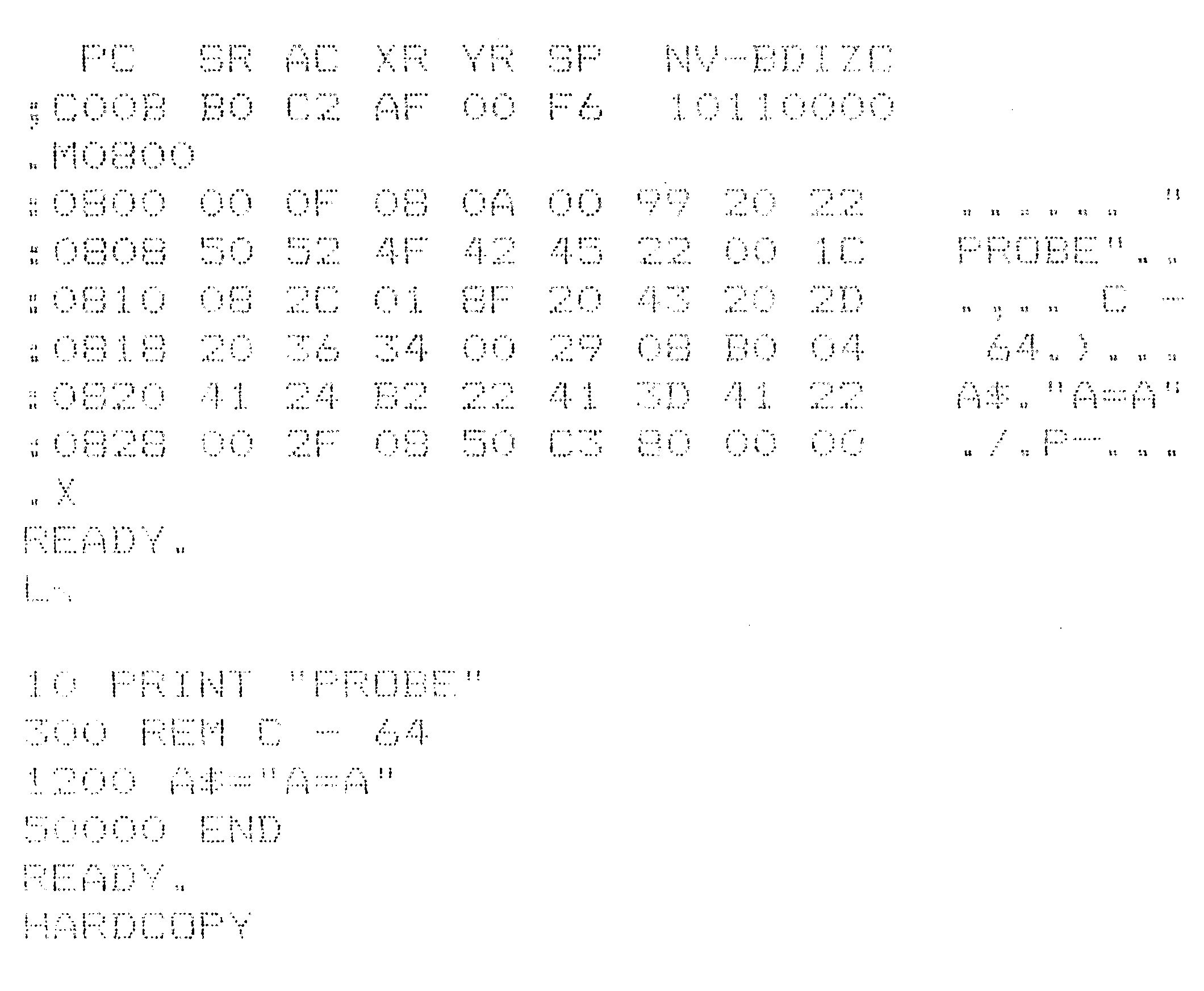

Bild 2. Das kleine Basic-Programm mit SMON betrachtet.

Die ersten beiden Bytes jeder Zeile heißen Linkpointer oder einfach Verbindungszeiger, manche sprechen auch von Koppeladressen. Der Wert dieser beiden Bytes entspricht immer der Startadresse der nächsten Zeile. Das erste Byte ist das Low- und das zweite das High-Byte der Adresse. In Bild 1 ergeben die ersten 2 Byte der ersten Zeile den Wert 15+8x256 = 2063, also die Adresse, bei der die zweite Zeile beginnt. Der Linkpointer der vierten Zeile (47+8x256) zeigt auf die Speicherstelle 2095. Die beiden Null-Codes in 2095 und 2096 (der Linkpointer der fünften Zeile) signalisieren dem Interpreter das Programmende.

Byte 3 und 4 jeder Zeile ergeben die Zeilennummer der jeweiligen Basic-Zeile. In der ersten Zeile ergeben diese 2 Byte 10 + 0 x 256 = 10.

Im Beispielprogramm steht, nach dem Linkpointer und der Zeilennummer, als fünftes Byte, das Token für PRINT (99). Um Speicherplatz zu sparen und eine schnelle Programmabarbeitung zu erzielen, werden alle Basic-Befehle (PRINT, REM, END,…) in nur 1 Byte übersetzt. Ein 1-Byte-Befehlswort heißt Token. Der Interpreter holt sich die Information, welches Token einem bestimmten Befehlswort entspricht, aus einer Zuordnungstabelle im ROM. Die Tabelle beginnt ab Adresse 41118 ($A090). Bild 3 zeigt einen Überblick über alle Basic-Befehle und deren Token. Die Leerstelle nach der Zeilennummer, die nach dem LIST-Befehl am Bildschirm zu sehen ist, wird nicht berücksichtigt. Die Leerstelle zwischen PRINT und dem Anführungszeichen steht als ASCII-Code 32 im sechsten Byte. Auf die gleiche Weise werden das Anführungszeichen, das Wort PROBE und das Schlußzeichen im ASCII-Code gespeichert. Das Beispiel zeigt, daß der Interpreter alle Zeichen, außer Befehlswörtern, im ASCII-Code speichert. Das gilt auch für Befehlswörter in Anführungszeichen (“PRINT”). Diese Unterscheidung können Sie in der dritten Zeile deutlich erkennen. Das erste Gleichheitszeichen stuft der Interpreter als Operator ein (Token 178, $B2), das Gleichheitszeichen in Anführungsstrichen als ASCII-Code 61 ($3D). Eine Aufstellung der ASCII-Codes finden Sie Ihrem Handbuch zum C 64 auf Seite 135.

Befehl	Token		Befehl	Token		Befehl	Token
	DEZ	HEX		DEZ	HEX		DEZ	HEX
END	128	80	CONT	154	9A	SGN	180	B4
FOR	129	81	LIST	155	9B	INT	181	B5
NEXT	130	82	CLR	156	9C	ABS	182	B6
DATA	131	83	CMD	157	9D	USR	183	B7
INPUT#	132	84	SYS	158	9E	FRE	184	B8
INPUT	133	85	OPEN	159	9F	POS	185	B9
DIM	134	86	CLOSE	160	A0	SQR	186	BA
READ	135	87	GET	161	A1	RND	187	BB
LET	136	88	NEW	162	A2	LOG	188	BC
GOTO	137	89	TAB	163	A3	EXP	189	BD
RUN	138	8A	TO	164	A4	COS	190	BE
IF	139	8B	FN	165	A5	SIN	191	BF
REST.	140	8C	SPC	166	A6	TAN	192	00
GOSUB	141	8D	THEN	167	A7	ATN	193	C1
RETURN	142	8E	NOT	168	A8	PEEK	194	02
REM	143	8F	STEP	169	A9	LEN	195	C3
STOP	144	90	+	170	AA	STR$	196	C4
ON	145	91	—	171	AB	VAL	197	C5
WAIT	146	92	*	172	AC	ASC	198	C6
LOAD	147	93	/	173	AD	CHR$	199	07
SAVE	148	94	↑	174	AE	LEFT$	200	C8
VERIFY	149	95	AND	175	AF	RIGHT$	201	C9
DEF	150	96	OR	176	B0	MID$	202	CA
POKE	151	97	>	177	B1	GO	203	CB
PRINT#	152	98	=	178	B2
PRINT	153	99	<	179	B3

Bild 3. Basic-Befehle und deren Token

Das Ende jeder Programmzeile ist durch eine Null markiert. Der Interpreter erkennt daran das Zeilenende und nimmt sich die nächste Zeile vor. Enthalten die beiden Bytes für den Linkpointer Null-Codes, ist für den Interpreter das Programm zu Ende. Im Beispiel sind es die Adressen 2095 und 2096 ($082F, $0830).

Mehr Verständnis für den NEW-Befehl

Im Handbuch steht, daß NEW das Programm im Speicher löscht. Das ist nur bedingt richtig, denn der NEW-Befehl löscht nicht das ganze Programm, sondern schreibt nur zwei Null-Codes in die Speicherstellen 2049 ($801) und 2050 ($802). Sie können das mit einem Monitor, zum Beispiel dem SMON, überprüfen. Außerdem werden die Zeiger für Variablenanfang, Feldanfang und Feldende auf die Adresse 2051 gesetzt.

Zum Beweis dieser Aussage sollten Sie einmal das Beispielprogramm eintippen und die folgenden Direktbefehle eingeben.

NEW
POKE 2049,15
POKE 2050,8	Linkpointer
POKE 45,49
POKE 46,8	Variablen-Anfang
POKE 47,49
POKE 48, 8	Feld-Anfang
POKE 49,49
POKE 50,8	Feld-Ende
LIST

Die Werte für den ersten Linkpointer und die Variablenzeiger werden mit diesen acht POKE-Befehlen wieder hergestellt. Sie gelten nur für dieses Beispielprogramm. Geben Sie nach NEW eine neue Basic-Zeile ein, dann kann das gelöschte Programm nicht mehr gerettet werden.

Wenn Sie nun am Ende dieses Satzes drei Nullen finden, dann wissen Sie

der Satz ist zu Ende und
der Artikel ist zu Ende.

000

(J.Effenberg/hm)
