1520-Hardcopy mit dem VC 20

Dieses Programm ermöglicht es allen VC 20-Besitzern, Grafik-Hardcopys mit dem Printer/Plotter VC 1520 von Commodore anzufertigen.

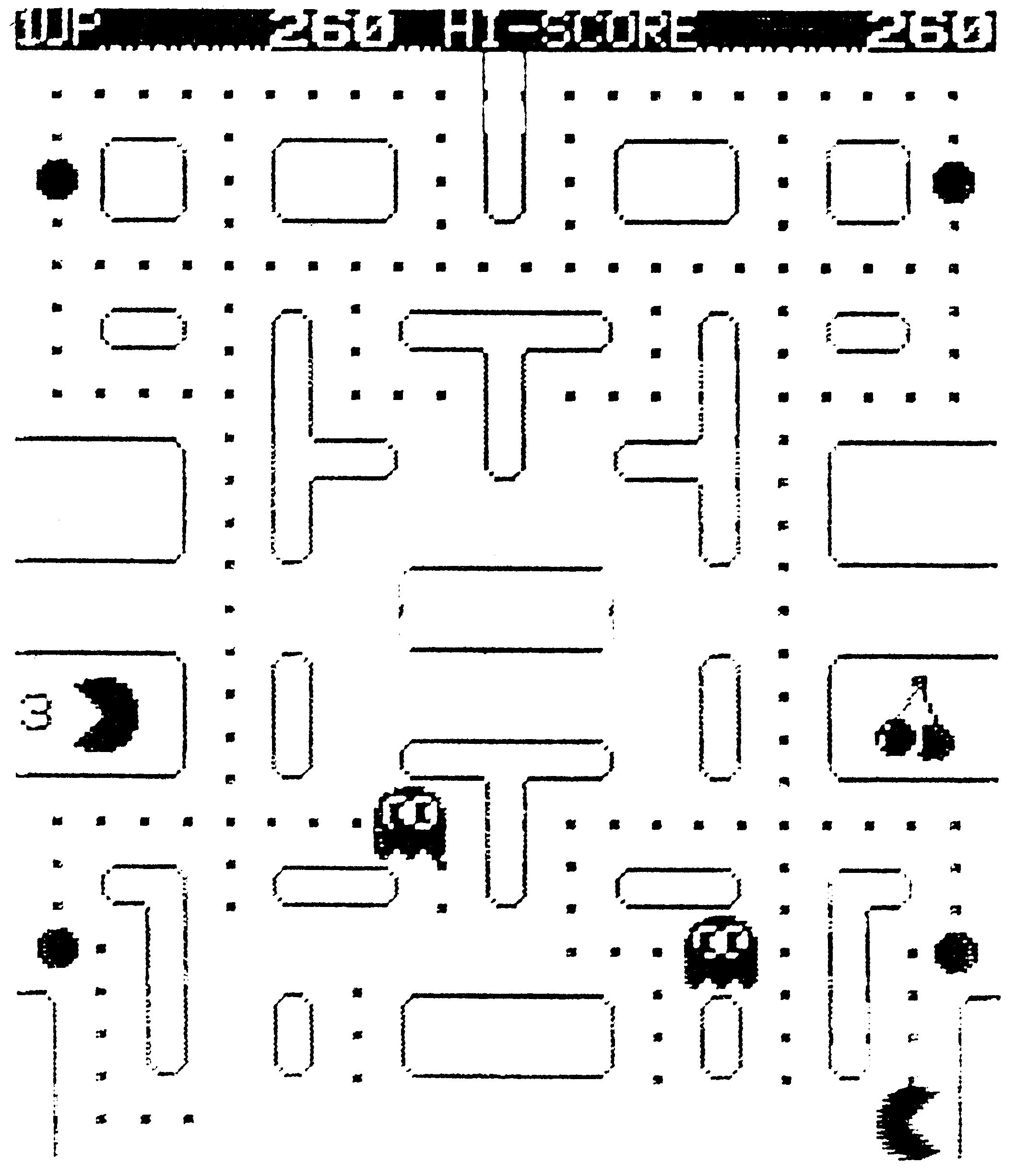

Bild 1. 1520-Hardcopy eines bekannten Spieles

Das Programm ist einfach mit »LOAD« und den gerätespezifischen Parametern zu laden. Da es sich um ein Basicprogramm handelt, wird keine Sekundäradresse benötigt.

Mit RUN wird das Basicprogramm gestartet, welches die eigentliche Maschinensprachroutine in Form von DATA-Statements enthält. Das Programm fragt nun nach der Zieladresse, ab welcher die Routine abgelegt werden soll. Ist dabei der angegebene Wert gleich Null, so werden 388 Byte vom Basic-Pointer ($55/56) abgezogen und das Programm dahinter abgelegt. Wird ein anderer Wert eingegeben, so wird das Programm ab dieser Adresse gespeichert und der Pointer bleibt unverändert. Nach dieser Eingabe braucht man sich, da das Basicprogramm über einen Relocator und Prüfsummenabfrage verfügt, nicht mehr um das weitere Ablesen des Maschinenspracheprogramms zu kümmern. Sollte sich ein Prüfsummenfehler ergeben, so wird dieser angezeigt und der DATA-Block mit dem Maschinenprogramm muß auf Tippfehler hin untersucht werden.

Am Ende des Ladevorganges wird die Position der Routine und die Startadresse für den SYS-Befehl angezeigt. Jetzt kann »HARDCOPY 60« mit SYS 0 oder der ausgegebenen Absolutadresse gestartet werden.

Folgende Einschränkungen sind zu beachten:

Falls ein File mit der logischen File-Nummer 127 geöffnet wurde, so ist dieses vor dem Start von »HARDCOPY 60« wieder zu schließen.
Der Startbefehl darf nicht im »Direktmodus« stehen.

Das Maschinenprogramm liest beim Aufruf die aktuellen Daten aus den Registern des Video-Interface-Controller (VIC) und berechnet daraus folgende Parameter:

Position	Bestimmung
$0200	Bildschirmbreite
$0201	Bildschirmlänge
$0202	Länge eines Zeichens (8x8 oder 8x16)
$0203	HI-Byte der Position des 1. Bytes des 1. Zeichens im Charakter-RAM/-ROM
$0204/5	Absolute MOVE-/DRAW-Position in horizontaler Richtung
$0206/7	desgleichen in vertikaler Richtung
$0208	Vorwärts-/Rückwärts-Flag
$0209	Nummer eines Bytes im Zeichengenerator bezüglich eines Bildschirmzeichens
$020a	Hilfszeiger auf momentane Bildschirmposition
$fb/c	Zeiger auf Byte im Zeichengenerator
$fd/e	desgleichen für Video-RAM

Das Programm liest von links nach rechts die Bildschirm-Codes aus dem Video-RAM und berechnet unter Zuhilfenahme der oben genannten Parameter die Position der Bitmuster im Zeichengenerator. Ist ein Bit gesetzt, so wird seine Position in den MOVE-Befehl des Plotters umgesetzt und dort ein Strich der Länge 1 gezogen.

Ein Video-Punkt entspricht vier Plotter-Punkten woraus sich eine Auflösung von 30 Zeichen pro Plotterzeile ergibt. Dieser 2x2-Punkt hätte einen zweiten Plotvorgang nötig gemacht. Tatsächlich wurde aber die Dauer eines Plot-Vorgangs halbiert indem der Wagenrücklauf des Stiftes mitbenutzt wird. Eine weitere Zeitoptimierung wird dadurch erreicht, indem keine »Leer-Plot«-Befehle ausgegeben werden. Der Stift wird also nur dann bewegt, wenn ein Bit auch gesetzt ist.

Das dauernde »Ticken« des Stiftes läßt sich leider nicht vermeiden, da pro Bit eine neue Positionierung des Stiftes nötig ist (sonst hätte ein Punkt die Größe 3x2).

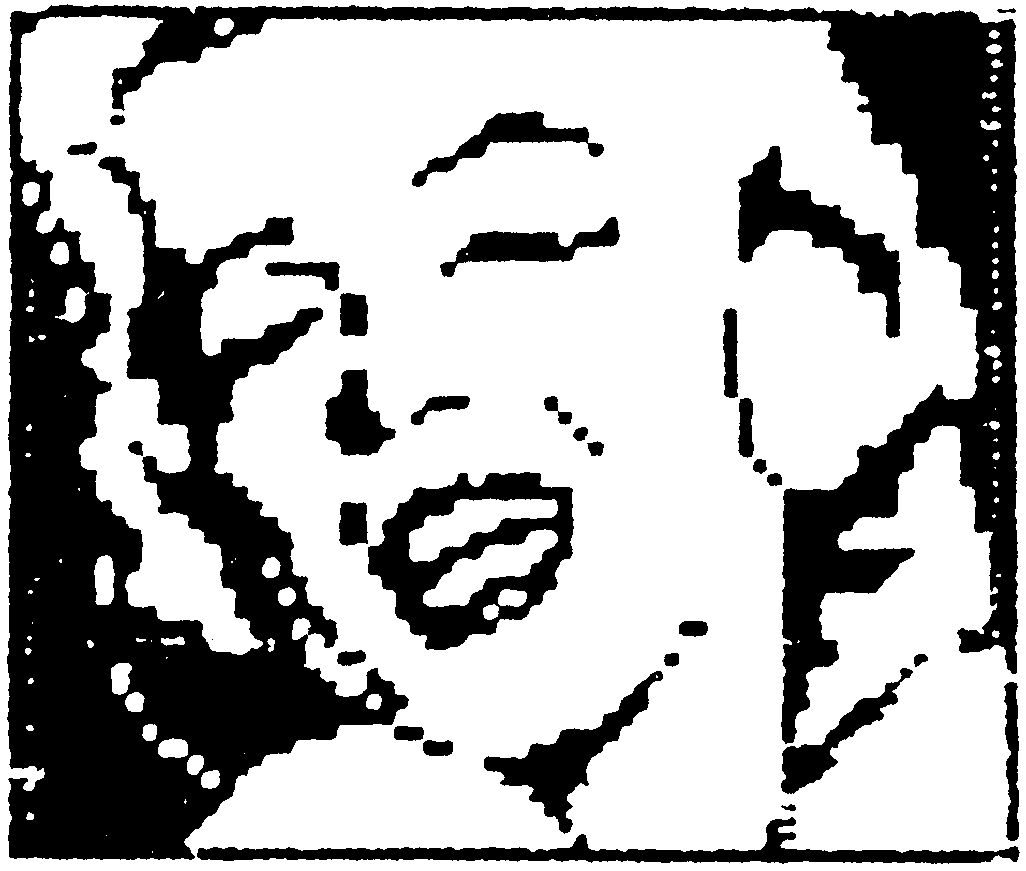

»Hardcopy 60« kann sowohl für normale Texte, als auch für Grafik-Bildschirme eingesetzt werden.

(Wolfgang W. Wirth/ev)
