Alte Datasette am C 16

Der neue Datasetten-Anschluß des C 16 ist ein Ärgernis für alle Besitzer einer »alten« Datasette. Mit wenig Aufwand läßt sich jedoch ein Adapter basteln.

Das größte Problem ist die Beschaffung eines geeigneten Steckers für den C 16. Wer keinen solchen auftreiben kann, der kann sich wie folgt selber einen bauen: Benötigt werden sieben IC-Wrap-Stifte als Steckkontakte (in jedem Elektronik-Shop erhältlich), ein Kunststoffring mit einem Innenloch, größer als die Buchse am C 16, aber kleinen Außenmaßen, um nicht den seriellen Port zu verdecken, Tesafilm, ein Zwei-Komponenten-Kleber, eine Nadel, ein Stück Veroboard, das den recorderseitigen Anschluß bildet (ebenfalls im Elektronik-Shop erhältlich). Und so wird's gemacht: Die Recorderbuchse mit mindestens drei Lagen Tesafilm zukleben. Mit der Nadel die Löcher für die IC-Stifte vorstechen (Vorsicht, nicht zu groß!) Dann die Stifte durch die Löcher in die einzelnen Buchsenlöcher einstecken. Nun den Zwei-Komponenten-Kleber anrühren, ruhig etwas dickflüssiger. Als nächstes legen Sie den Kunststoffring auf den Tesafilm mit den Stiften. Nun das Ganze mit einer ersten Schicht Kleber vorläufig fixieren. Seien Sie nicht zu sparsam mit dem Kleber und fixieren Sie auch die IC-Stifte damit. Gut aushärten lassen, dann vorsichtig aus der Buchse herausziehen. Danach die Lötseite noch durch weitere Schichten Kleber sichern. Schon ist der Stecker fertig (Bild 1).

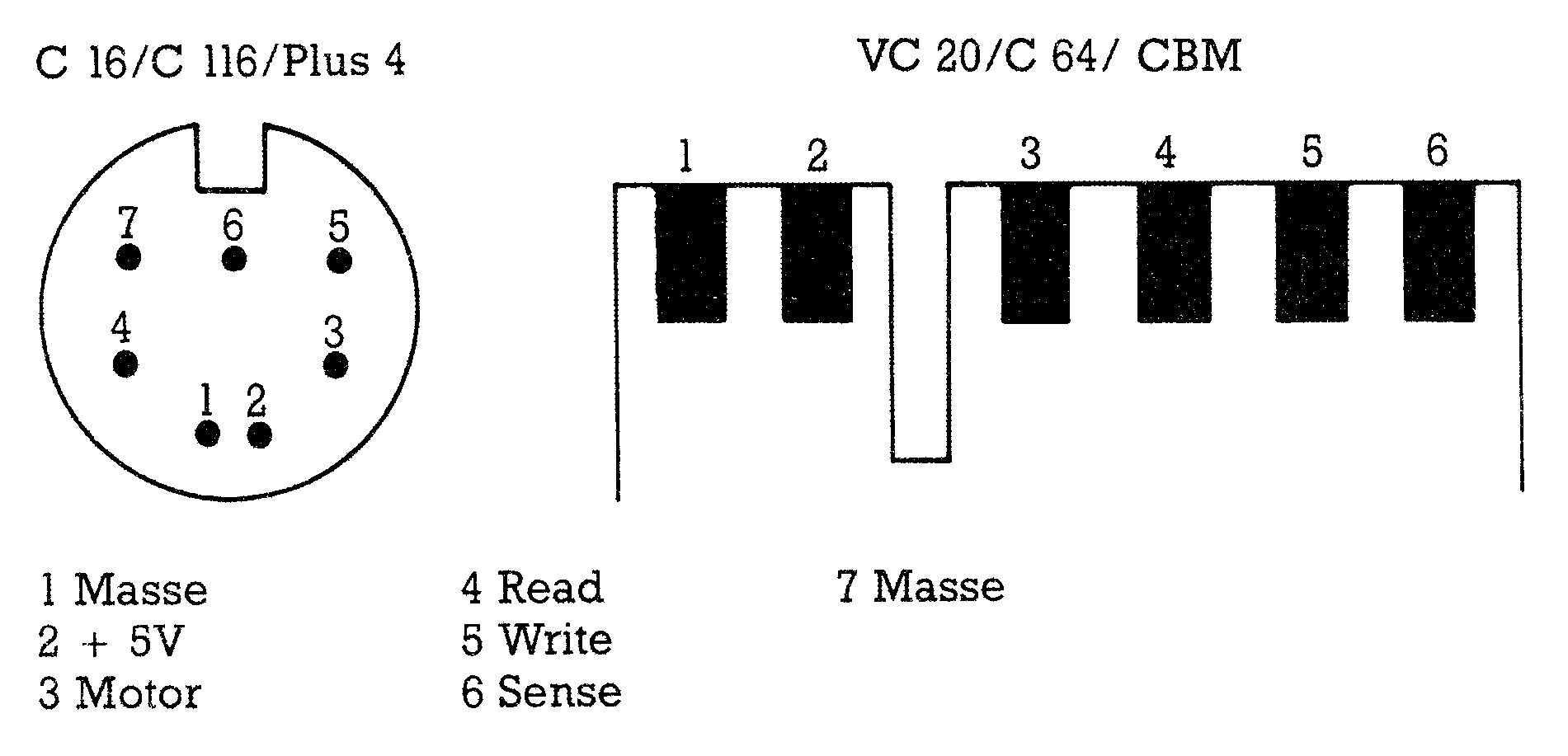

Einfacher ist die Herstellung des Recordersteckers. Hier genügt ein Stück Veroboard mit genau sieben Kontakten, in das, wie in Bild 2 übertrieben dargestellt, ein Schlitz gesägt werden muß.

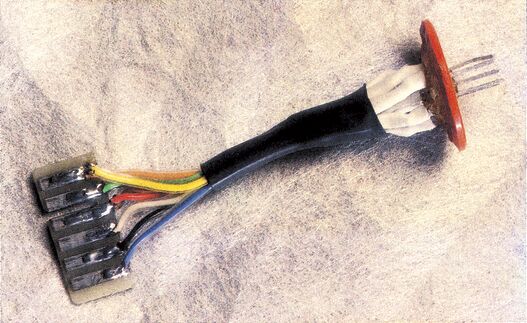

Als letztes muß die Kabelverbindung zwischen Recorder- und Computerstecker hergestellt werden.
